產品介紹

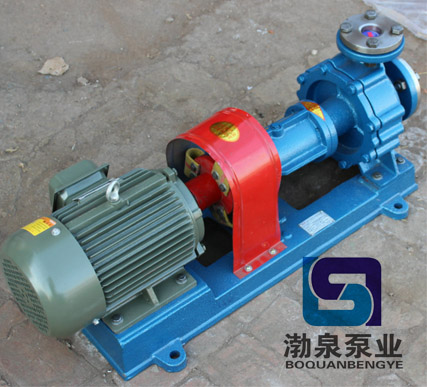

產品概述： 風冷型導熱油泵LQRY80-50-180為耐高溫型油泵。導熱油泵采用自熱散熱系統，不需要用水來冷卻泵體，結構簡化，體積變小，運行成本降低，性能卻非?？煽?。因此在各種輸送高溫液體的場合中得到使用。由于導熱油泵用于輸送溫度較高的液體，因此對密封件和軸承的耐腐蝕性，耐高溫性要求極高。機械密封與填料密封均具有良好的熱態適應性，機械密封采用硬 質合金材料。機械強度極高。這些都是保證導熱油泵良好運行的必要條件。
風冷型導熱油泵LQRY80-50-180技術先進、效率高，在熱態下能長期穩定運轉無泄漏，無附加冷卻系統，使用安全可靠等特點，在我國載熱體加熱系統中得到了廣泛的使用，已經進入石油、化工、橡膠、塑料、制藥、紡織、印染、筑路、食品等各個工業領域，主要用于輸送不含固體顆粒的弱腐性高溫液體，使用溫度≤370℃，是一種理想的熱油循環泵。
結構特點： LQRY風冷型導熱油泵是本單位消化吸收國外油泵的基礎上研制的第二代產品，基本結構形式為單級單吸懸臂式腳支撐結構，泵的進口為軸向吸入，出口為中心垂直向上，和電機同裝于底座上。 LQRY風冷型導熱油泵的支撐采用了雙端球軸承支撐的結構形式，前端采用潤滑油潤滑，后端采用潤滑脂潤滑，中間有一導油管，用以隨時觀察密封情況和回收導熱油。 LQRY風冷型導熱油泵采用自熱散熱結構，改變了傳統的水冷卻結構，使結構簡單，體積小，節約運行費用，性能好，使用可靠。
密封性能： 1）采用填料密封和機械密封相結合的形式，填料密封用耐高溫的填料，具有良好的熱態適應性，而機械密封則采用機械強度高，耐磨性好的硬質合金材料，保證了高溫情況下的密封性能。 2）采用第三代聚四氟乙烯（簡稱PTFE）做唇形密封，使密封性能產生了飛躍，比橡膠類密封可靠性提高25倍，耐腐蝕性能極強。
性能參數：
型號 | 流量
(m3/h) | 揚程
(m) | 轉速
(r/min) | 功率 (KW) | 效率
(%) | 氣蝕余量
NPSH(m) | 軸功率 | 配用功率 | 26-20-100 | 4.5 | 15 | 2825 | 0.45 | 0.75 | 40 | 0.8 | 50-32-150 | 8 | 22 | 2840 | 1.0 | 1.5 | 42 | 1.6 | 50-32-160 | 10 | 25 | 2840 | 1.5 | 2.2 | 42 | 1.8 | 50-50-150 | 24 | 18 | 2890 | 3.1 | 4 | 46 | 1.8 | 50-50-170 | 12.5 | 32 | 2890 | 3.2 | 4 | 45 | 2.5 | 65-40-160 | 12.5 | 25 | 2880 | 2.5 | 3 | 45 | 2.2 | 65-50-150 | 50 | 16 | 2900 | 4.2 | 5.5 | 52 | 2.8 | 65-50-180 | 32 | 32 | 2900 | 4.5 | 5.5 | 52 | 2.7 | 65-50-170 | 40 | 25 | 2900 | 4.5 | 5.5 | 52 | 2.7 | 65-40-190 | 18 | 40 | 2890 | 4.5 | 5.5 | 52 | 2.8 | 65-40-200 | 25 | 50 | 2900 | 6.7 | 7.5 | 63 | 3.1 | 80-50-180 | 40 | 40 | 2900 | 6.7 | 7.5 | 63 | 3.1 | 80-50-170 | 60 | 20 | 2900 | 6.7 | 7.5 | 63 | 3.1 | 100-65-190 | 60 | 38 | 2930 | 9.2 | 11 | 68 | 3.9 | 100-65-200 | 80 | 40 | 2930 | 12.5 | 15 | 70 | 3.5 | 100-65-210 | 90 | 45 | 2930 | 15.7 | 18.5 | 70 | 3.6 | 100-65-220 | 58 | 50 | 2930 | 12.5 | 15 | 68 | 3.5 | 100-65-230 | 58 | 60 | 2930 | 15.5 | 18.5 | 62 | 3.5 | 100-65-230 | 100 | 55 | 2940 | 19.5 | 22 | 70 | 3.6 | 100-65-240 | 100 | 70 | 2950 | 25.5 | 30 | 69.8 | 4.1 | 100-65-257 | 100 | 80 | 2950 | 32.5 | 37 | 67 | 3.6 | 125-100-190 | 155 | 30 | 2940 | 20 | 22 | 72 | 3.6 | 125-100-220 | 160 | 45 | 2950 | 25.5 | 37 | 75.2 | 3.6 | 125-80-250 | 160 | 60 | 2970 | 35.5 | 45 | 74.2 | 5 | 125-100-245 | 300 | 55 | 2970 | 61 | 75 | 74 | 7.5 | 125-100-250 | 200 | 60 | 2970 | 42.8 | 55 | 76.4 | 6 | 125-100-260 | 300 | 70 | 2970 | 75.3 | 90 | 78.2 | 8 | 125-100-265 | 200 | 80 | 2970 | 59 | 75 | 74 | 6 | 125-100-257 | 260 | 70 | 2970 | 64.3 | 75 | 77.1 | 6.8 | 125-100-270 | 300 | 70 | 2970 | 75.3 | 90 | 78.2 | 8 | 125-100-280 | 260 | 85 | 2970 | 75 | 90 | 76 | 6.8 | 150-125-250 | 350 | 60 | 2970 | 75.2 | 90 | 76 | 8.6 | 150-125-240 | 400 | 50 | 2970 | 72 | 90 | 76 | 9.8 | 150-125-270 | 340 | 76 | 2970 | 89.5 | 110 | 78.6 | 8.5 | 150-125-250 | 400 | 60 | 2970 | 88 | 110 | 74 | 9.8 | 150-125-280 | 400 | 78 | 2970 | 106 | 132 | 80.6 | 9.8 | 150-125-280 | 370 | 85 | 2970 | 106 | 132 | 80 | 9.7 | 250-200-500 | 500 | 80 | 1480 | 136 | 160 | 76 | 5 | 300-250-500 | 600 | 80 | 1480 | 158 | 185 | 70 | 9 | 250-200-550 | 700 | 80 | 1480 | 190 | 220 | 81 | 14 | 200-200-400 | 400 | 50 | 1450 | 74 | 90 | 81 | 6.8 | 200-200-400A | 350 | 35 | 1450 | 61 | 75 | 80 | 6 | 300-300-300 | 720 | 30 | 1480 | 75 | 90 | 82 | 6.7 | 300-300-300A | 600 | 22 | 1480 | 69 | 90 | 80 | 6.5 | 350-300-300 | 800 | 20 | 1480 | 63 | 75 | 82 | 6.2 | 350-300-400 | 800 | 50 | 1480 | 190 | 185 | 83 | 6.2 | 400-350-300 | 1080 | 20 | 1480 | 92 | 110 | 78 | 6.0 | 400-350-400 | 1080 | 30 | 1480 | 112 | 132 | 76 | 6.0 | 500-400-300 | 1400 | 20 | 1480 | 145 | 160 | 80 | 6.0 |
因產品生產批次、型號不同，產品圖片及安裝尺寸僅供參考，詳情可聯系我們的銷售人員了解更多風冷型導熱油泵LQRY80-50-180相關信息！
|
