| 無堵塞自吸排污泵 | ||||||||||||||||||||||||||||||||||
| 發布者：85117.cn 發布時間：17-07-12 閱讀：次 |
||||||||||||||||||||||||||||||||||

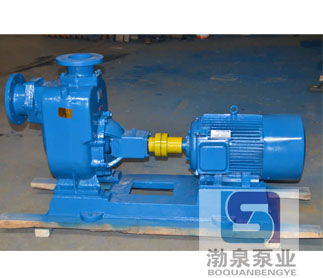

  ZW無堵塞自吸排污泵產品簡介： ZW無堵塞自吸排污泵主要的特點即是不會堵塞。采用了采用軸向回流外混式，水力設計獨特，葉輪是縮在單獨的葉輪室內，連接葉輪室的是壓水室，當葉輪旋轉時，泵內液體產生強烈的軸向渦流作用，使進口造成真空，出口產生揚程。因而雜質可以從壓水室排出，所以它的流道是完全暢通的，其排污效果是其它自吸式排污泵無可比擬的。通過泵體、葉輪流道的獨特設計，即可像一般自吸式清水離心泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固本和長纖維雜質液體。解決了排污泵堵塞的老毛病。 無堵塞自吸排污泵工作條件： 1、環境溫度≤50℃，相對濕度<95%，介質溫度運≤80℃，特殊要求可達200℃。 2、介質PH值鑄鐵材質6-9，不銹鋼為2-13。 3、自吸式排污泵介質重度不超過1240kg/m3。 5、自吸高度不能超過規定值4.5-5.5米，吸入管長度為≤10米為宜。 5、通過能力懸浮顆粒直徑為泵口徑的60%，纖維長度為泵口徑的5倍。 無堵塞自吸排污泵工作原理 主要由泵體, 葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。 ZW型無堵塞自吸排污泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向加流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，有關當局內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。 無堵塞自吸排污泵型號意義  無堵塞自吸排污泵結構圖  結構優點 1、ZW型自吸排污泵采用雙葉片葉輪結構，大大提高了污物的通過能力 2、ZW型自吸排污泵機械密封采用新型磨檫副，并長期處入油室內運行； 3、整體結構緊湊、體積小、燥聲小、節能效果顯著，檢修方便，方便用戶更換； 4、自動控制柜可以根據所需液化變化，自動控制泵的超動與停止，不需專人看管，使用極為方便； 5、可根據用戶需要配備安裝方式，它給安裝、維修到來極大的方便，人可不必此為而進入污水坑； 6、能夠在設計范圍內使用，而保證電機不會過載； 7、ZW型自吸排污泵配上戶外性電機，則無須建泵房，可直接安裝與戶外使用節省開支； 使用注意事項 1、檢查泵底座、聯軸器、軸承座等連接部位的緊固件有否松動?如有松動應固緊。 2、用手轉動聯軸器是否有卡帶或異聲等現象? 3、打開泵上方的加水閥門，加入儲液水不少于泵體容積的三分之二，關閉閥門。以后開機不需再灌引水。 4、接上電源試轉一下，從電機端看，為順時針轉向。(嚴禁反轉) 5、開機工作，觀察泵運行是否正常若有異常現象，應找出原因，加以排除。 常見故障及排除方法
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
